🧪 Filtros De Carvão Ativado Em Sistemas De Ar Respirável

💨 O Escudo Invisível Que Garante O Ar Puro Na Indústria

Você já percebeu como o filtro de carvão ativado da torneira da sua casa remove o gosto e o odor de cloro da água?
No ar comprimido, o princípio é o mesmo — mas com consequências muito mais sérias.
O filtro de carvão ativado em sistemas de ar respirável tem a missão de remover o gosto e o odor de óleo provenientes dos compressores, purificando o ar que chega aos pulmões dos trabalhadores.

Em ambientes industriais — químicos, petroquímicos, mineradores, siderúrgicos, cabines de pintura e tratamento de superfícies — esse processo é vital.
A presença de hidrocarbonetos, vapores e odores pode representar um risco invisível à saúde.

💡 E é justamente aí que entra o filtro de carvão ativado: a última linha de defesa no sistema de purificação de ar respirável Grau D, conforme a ABNT NBR 12543.

⚙️ Como Funciona O Filtro De Carvão Ativado

O carvão ativado é um material com uma estrutura microscópica extremamente porosa, capaz de reter moléculas contaminantes por adsorção física, sem reação química.
Durante o processo:

1️⃣ O ar comprimido, já seco e livre de óleo líquido, passa através da camada de carvão ativado.
2️⃣ As moléculas de hidrocarbonetos e vapores orgânicos aderem aos poros do carvão.
3️⃣ O resultado é um ar inodoro, limpo e seguro para respiração.

📘 Segundo o Capítulo 12 do Manual de Proteção Respiratória (Ar Respirável), a adsorção é um dos processos mais eficientes para eliminar compostos orgânicos e odores residuais em sistemas de purificação.

⚠️ Importante: o carvão ativado nunca deve ser instalado antes da secagem e da coalescência, pois água e óleo saturam seus poros, anulando sua eficiência.

💧 Umidade: O Inimigo Invisível

O carvão ativado perde eficiência quando exposto à umidade.
Se o ar não for devidamente seco (ponto de orvalho ≤ –45,6 °C), a água bloqueia os microporos e impede a adsorção.

💡 Dica técnica:
Antes do carvão ativado, devem ser instalados:

Filtro coalescente: remove óleo e água líquida.
Secador por adsorção (alumina ativada): garante o ponto de orvalho ideal.
Em sistemas de baixa pressão, essa secagem é feita com secadores por adsorção com regeneração a frio, que utilizam parte do ar seco do próprio sistema para regenerar o agente dessecante — mantendo operação contínua, sem necessidade de aquecimento.

📊 Influência da Pressão na Eficiência da Adsorção

⚙️ Tipo de Sistema	📈 Faixa de Pressão (bar)	💨 Eficiência Relativa
🔽 Baixa pressão	7 a 14	7× a 14×
🔼 Alta pressão	150 a 300	150× a 300×

➡️ Quanto maior a pressão, maior a densidade do ar e, portanto, maior a eficiência da adsorção.

📊 Parâmetros de Qualidade do Ar Respirável (NBR 12543/2017)

🧪 Componente	📏 Unidade	💨 Limite Permitido
🫁 Oxigênio (O₂)	%	19,5 a 23,5
💧 Água (condensado)	—	Isento de condensado
❄️ Ponto de Orvalho	°C	≤ –45,6 °C (ou –10 °C abaixo da temperatura ambiente)
⚙️ Óleo Condensado	mg/m³	≤ 5
☠️ Monóxido de Carbono (CO)	ppm	≤ 10
🌫️ Dióxido de Carbono (CO₂)	ppm	≤ 1000
👃 Odor	—	Ausente de odor pronunciado

📌 Dica técnica:
A presença de óleo, odor ou condensado indica saturação dos filtros e falha no sistema de secagem — exigindo manutenção imediata.

🧭 Cuidados Operacionais Essenciais

✔️ Dimensionamento correto: o filtro deve ser proporcional à vazão e à concentração de hidrocarbonetos.
✔️ Desumidificação prévia: o ar deve estar seco antes de atingir o carvão ativado.
✔️ Monitoramento constante: sensores de saturação e indicadores colorimétricos são indispensáveis.
✔️ Substituição periódica: o carvão saturado perde completamente sua eficiência.
✔️ Posicionamento correto: sempre após o catalisador de CO como filtro de “polimento final”.

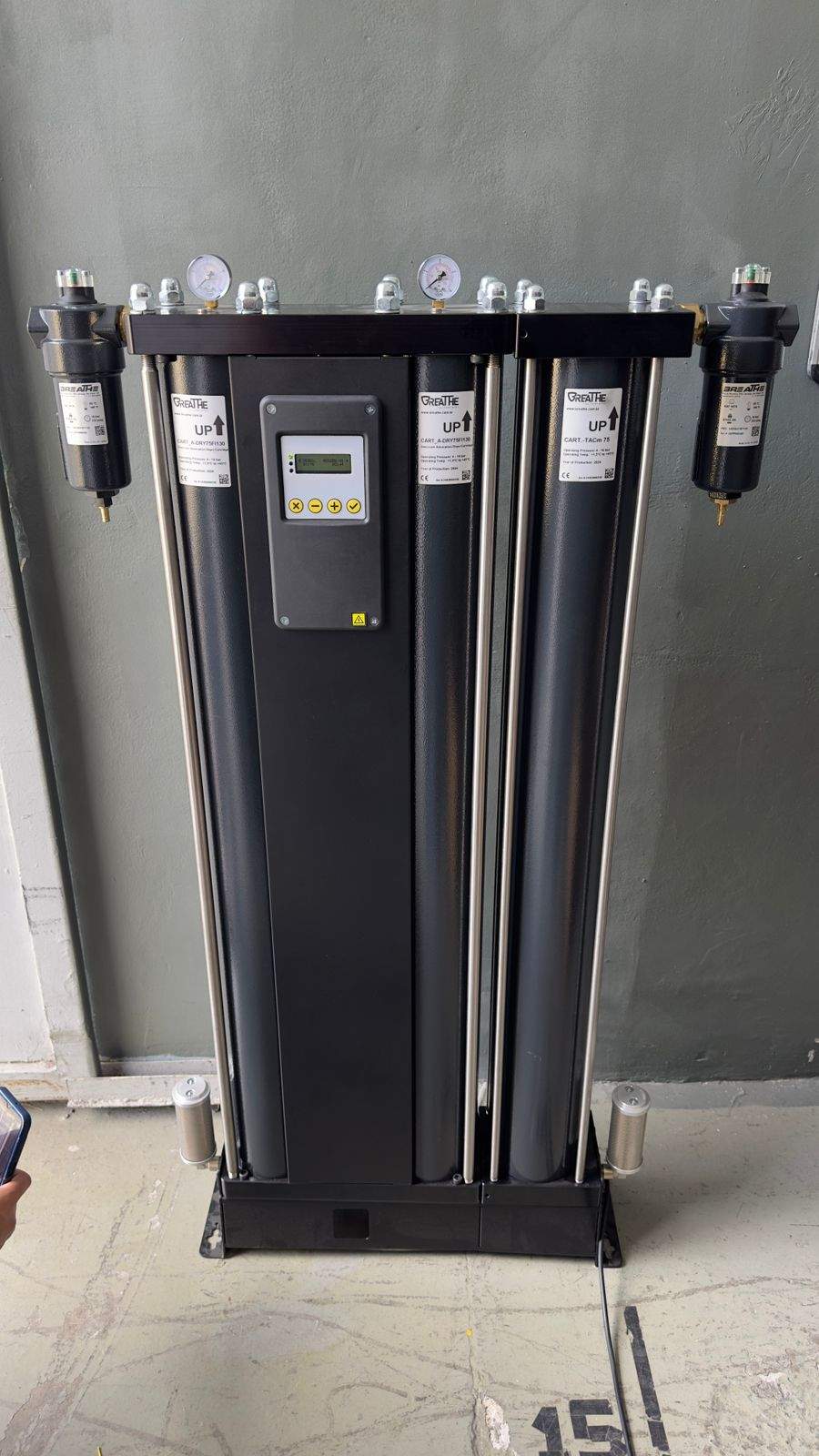

Secador de adsorção com torre de carvão ativado breathe

🧪 Eficiência Do Carvão Ativado Na Remoção De Hidrocarbonetos

☣️ Contaminante	🧾 Origem Comum	💨 Resultado Da Filtragem
Vapores de óleo mineral	Compressores e linhas de ar	Ar sem odor nem gosto
Hidrocarbonetos leves	Solventes, tintas, graxas	Ar livre de VOCs
Aldeídos e vapores orgânicos	Pintura, limpeza, galvanoplastia	Redução de odores e irritação
Compostos sulfurados	Processos químicos	Eliminação de gases corrosivos

🧩 Integração Ideal No Sistema De Purificação

🔢 Etapa	⚙️ Elemento	🎯 Função Técnica
1️⃣	Filtro Coalescente	Remove água e óleo líquidos
2️⃣	Secador (Alumina Ativada)	Garante ponto de orvalho < –45,6 °C e, em sistemas de baixa pressão, utiliza regeneração a frio para operação contínua
3️⃣	Catalisador de CO	Converte CO → CO₂
4️⃣	Filtro de Carvão Ativado	Elimina microgotículas de óleo / hidrocarbonetos – gosto e odor
5️⃣	Filtro Final HEPA	Retém partículas sólidas microscópicas

🚀 Soluções Breathe: Adsorção De Alta Performance

A Breathe Equipamentos fabrica filtros de carvão ativado de alta eficiência com monitoramento digital, sensores CO/VOC e cartuchos modulares para troca rápida.

🔹 XPAR1000 – Compacto e ideal para pintura e manutenção.
🔹 XPAR3000 – Alta vazão e automonitoramento.
🔹 SMART – Portátil com backup emergencial.
🔹 TITÃ – Unidade móvel para atmosferas IPVS e ambientes sem rede de ar.
