💨 Filtros Coalescentes Para Ar Comprimido

A Primeira Linha De Defesa No Tratamento Do Ar Respirável

O ar comprimido é o coração de inúmeras operações industriais — mas ele também pode ser o maior vilão quando não é devidamente tratado.
Antes de se tornar ar respirável Grau D, esse ar contém água, óleo e partículas sólidas que podem comprometer toda a rede e colocar vidas em risco.

É aqui que entra o filtro coalescente — o primeiro e mais importante estágio da purificação do ar comprimido respirável, conforme a ABNT NBR 12543 e o Capítulo 12 – Ar Respirável do Manual de Proteção Respiratória.

⚙️ O Que É Um Filtro Coalescente E Como Ele Funciona

O filtro coalescente atua como uma “peneira molecular líquida”.
Ele separa gotas microscópicas de água e óleo que permanecem suspensas após a compressão, permitindo que apenas o ar limpo siga para as próximas etapas de purificação.

📘 Segundo o Capítulo 12 – Ar Respirável, as microgotas se chocam com as fibras de borosilicato ultrafinas (≈5 μm), onde se unem (coalescem), formando gotas maiores que escorrem para o fundo do invólucro do filtro.
Essas gotas são eliminadas por um purgador automático, removendo quase 100% dos líquidos condensados e partículas de até 0,01 µm, garantindo ar limpo e estável

CAPITULO 12 – Ar respirável – Livro Manual de Proteção Respiratória

💡 Dica técnica:
Um indicador de pressão diferencial instalado na carcaça sinaliza o momento exato da substituição do elemento filtrante — evitando perda de eficiência e aumento de queda de pressão.

⚙️ Filtro Coalescente Contaminado – Durante Manutenção Preventiva

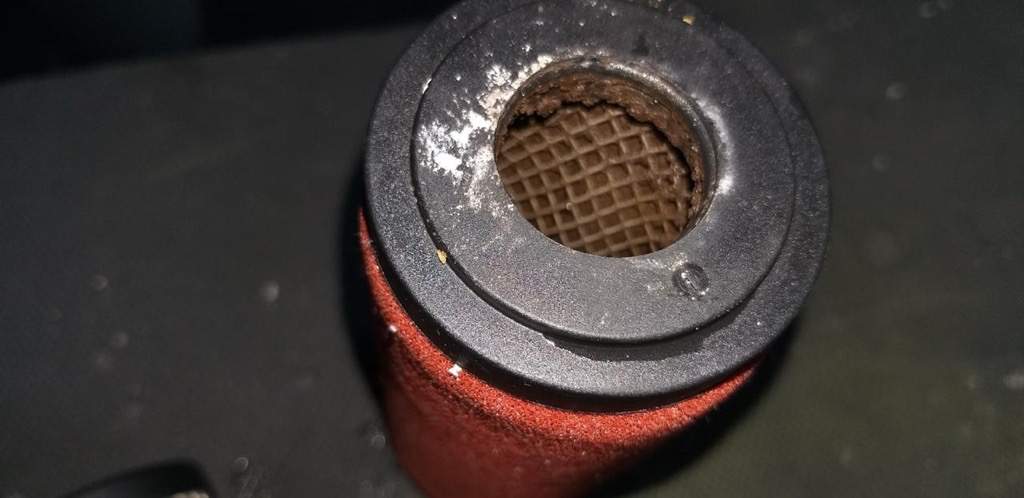

Foto do Interior de Filtro Coalescente substituído de um Purificador de ar Grau D - Indústria Óleo e Gás

Foto do Interior de Filtro Coalescente substituído de um Purificador de ar Grau D (XPAR1000) – Indústria Óleo e Gás

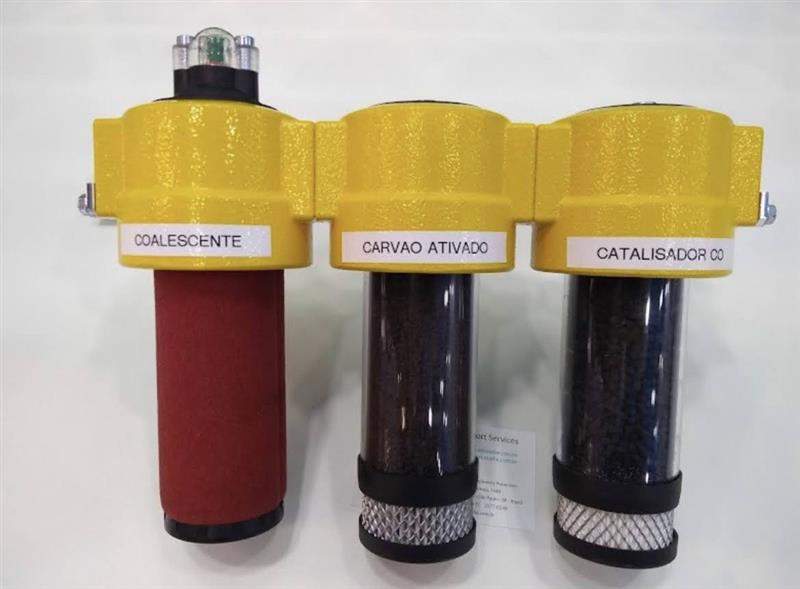

⚙️ Kit de Filtros Novos

Kit de Filtros HEPA Ar Grau D Breathe Coalescente Carvão ativado – CO

🧪 Por Que O Filtro Coalescente É Essencial No Ar Respirável

A eficiência da purificação depende da sequência correta dos estágios:
1️⃣ Coalescência (remoção de líquidos e partículas)
2️⃣ Secagem por adsorção (controle de umidade e ponto de orvalho)
3️⃣ Catálise de CO (conversão de monóxido em CO₂)
4️⃣ Adsorção final (carvão ativado)

Sem o filtro coalescente, o óleo e a água atingem a torre de secagem, contaminando a alumina ativada e reduzindo sua vida útil em até 80%.
O resultado? Perda de eficiência, aumento de custos e risco de não conformidade com o Grau D da NBR 12543

CAPITULO 12 – Ar respirável – Livro Manual de Proteção Respiratória

📊 Tabela De Eficiência Do Filtro Coalescente

⚙️ Parâmetro	📈 Desempenho Típico ———-	💧 Resultado Técnico
Remoção de partículas sólidas	≥ 99,99% (≥ 0,01 µm)	Ar limpo e isento de partículas———-
Separação de água/óleo	100% (fase líquida)	Eliminação de condensado
Redução de névoa de óleo	< 0,01 mg/m³	Proteção da alumina e carvão
Ponto de orvalho pós-coalescência———-	Saturado (pré-secagem)———-	Preparado para adsorção
Perda de carga	≤ 0,1 bar	Alta eficiência energética

🏭 Onde Utilizar Filtros Coalescentes

✔️ Ar respirável e medicinal: essenciais nos painéis filtrantes e unidades Breathe (XPAR, SMART, TITÃ).
✔️ Indústria farmacêutica e alimentícia: garantem ar estéril e livre de hidrocarbonetos.
✔️ Pintura e jateamento: evitam manchas, bolhas e reações químicas indesejadas.
✔️ Automação pneumática: aumentam a durabilidade de válvulas e sensores.
✔️ Ambientes úmidos ou tropicais: impedem corrosão e entupimento de linhas.

🧱 Integração No Sistema De Purificação

🔢 Etapa	⚙️ Componente	🎯 Função Técnica
1️⃣	Filtro Coalescente	Remove névoa, condensado e partículas sólidas.
2️⃣	Purgador Automático	Elimina mistura água/óleo condensada.
3️⃣	Secador de Alumina Ativada	Reduz umidade e mantém ponto de orvalho < –45,6 °C.———-
4️⃣	Catalisador de CO	Converte CO → CO₂.
5️⃣	Filtro de Carvão Ativado———-	Remove odor e vapores residuais.

📌 Nota técnica:
A eficiência global do sistema depende da temperatura de entrada, da drenagem correta e da compatibilidade química entre o meio filtrante e os contaminantes

CAPITULO 12 – Ar respirável – Livro Manual de Proteção Respiratória

💎 Benefícios Diretos Para A Indústria

✔️ Redução de custos de manutenção e trocas prematuras de adsorventes.
✔️ Maior vida útil dos equipamentos e do compressor.
✔️ Ar conforme ao Grau D (NBR 12543) — livre de condensados e odores.
✔️ Eficiência energética aprimorada pela menor resistência ao fluxo.
✔️ Conformidade com Fundacentro PPR e OSHA 1910.134.

🚀 Soluções Breathe Certificadas

A Breathe Equipamentos projeta e fabrica purificadores de ar respirável completos, com filtros coalescentes de alta eficiência e purgadores automáticos testados conforme norma.

🔹 XPAR1000 – Compacto e ideal para pintura e manutenção.
🔹 XPAR3000 – Alta vazão e automonitoramento.
🔹 SMART – Portátil, com backup emergencial.
🔹 TITÃ – Unidade móvel para atmosferas IPVS e offshore.
